电容器色环码

Capacitor Colour Codes

电容器色环码是一种简单有效的视觉方法，用于识别电容器的电容量值。

识别电容器电容值有两种常见方法：使用数字万用表测量，或读取印在电容器上的色环码。这些色带按照色码系统表示电容值，同时也可能包含电压额定值和公差信息。

有时，电容器的电容量、电压或公差会以字母数字字符形式直接标注在其外壳上。但当电容量为小数值时，“小数点”往往不易识别，容易导致对实际电容量的误读。因此，人们通常用字母来替代小数点，既表明小数点的位置，又指示数字的量级。例如：

n47 表示 0.47\\mathrm{nF}
4n7 表示 4.7\\mathrm{nF}
47n 表示 47\\mathrm{nF}

此外，有时电容器还会用大写字母 K 来表示一千皮法（10^3\\mathrm{pF}），例如：

100K 即 100\times1000\\mathrm{pF}，也就是 100\\mathrm{nF}。

为了减少字母、数字和小数点混用所带来的混淆，多年前人们制定了一套国际色码方案，以色环（按光谱顺序）来标识电容值和公差。它通常被称为“电容器色环码系统”，其含义如下：

电容器色环码表

Capacitor Colour Code Table


Band Colour	Digit A	Digit B	Multiplier (D)	Tolerance (T) > 10 pF	Tolerance (T) < 10 pF	Temperature Coefficient (TC)
Black	0	0	x1	±20%	±2.0 pF
Brown	1	1	x10	±1%	±0.1 pF	−33×10⁻⁶
Red	2	2	x100	±2%	±0.25 pF	−75×10⁻⁶
Orange	3	3	x1,000	±3%		−150×10⁻⁶
Yellow	4	4	x10,000	±4%		−220×10⁻⁶
Green	5	5	x100,000	±5%	±0.5 pF	−330×10⁻⁶
Blue	6	6	x1,000,000			−470×10⁻⁶
Violet	7	7				−750×10⁻⁶
Grey	8	8	x0.01	+80%, −20%
White	9	9	x0.1	±10%	±1.0 pF
Gold			x0.1	±5%
Silver			x0.01	±10%

电容器电压色环表

Capacitor Voltage Colour Code Table


Band Colour	Type J	Type K	Type L	Type M	Type N
Black	4	100		10	10
Brown	6	200	100	1.6
Red	10	300	250	4	35
Orange	15	400		40
Yellow	20	500	400	6.3	6
Green	25	600		16	15
Blue	35	700	630		20
Violet	50	800
Grey		900		25	25
White	3	1000		2.5	3
Gold		2000
Silver

电容器电压参考

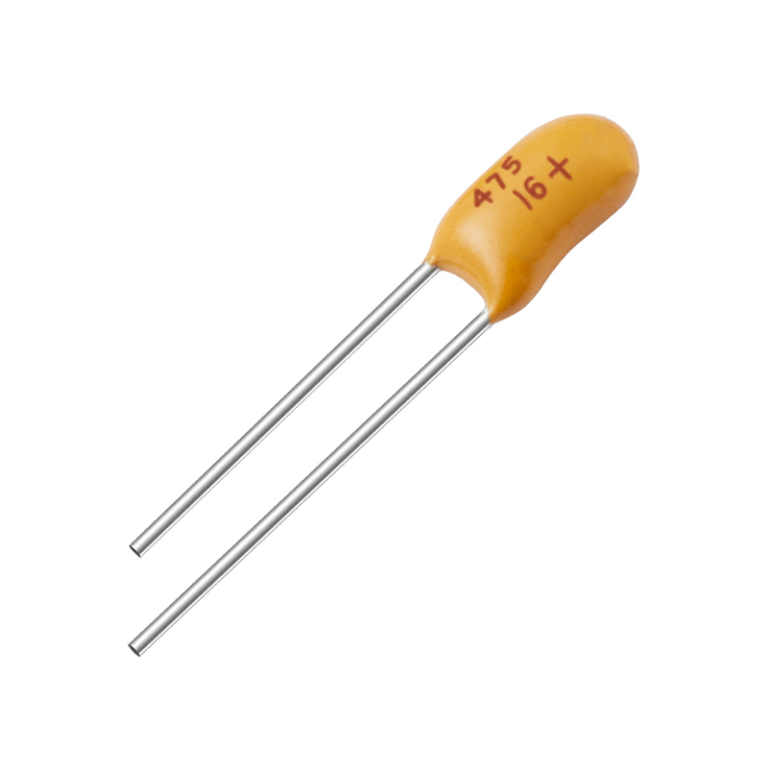

Type J – 浸渍钽电容器。
浸渍钽电容器是一种以钽金属为阳极并通过阳极氧化形成氧化钽介电层的电解电容器，具有高体积能量密度和优异的稳定性维基百科。浸渍（dipped）样式的通孔钽电容外部包覆黄色环氧涂层，以保护内部氧化膜并提供极化标记，具有两个引线用于 PCB 插装caps.wiki。图中为典型的 10 µF 50 V 径向浸渍钽电容器，标注了正极（+）以及容量和电压规格。

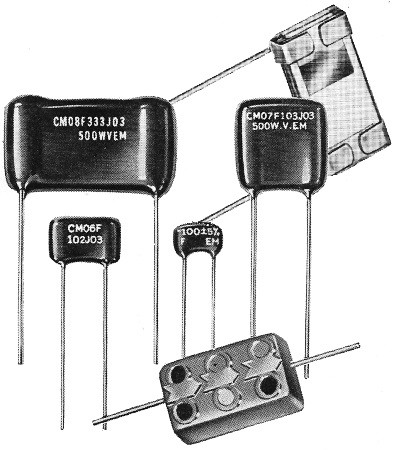

Type K – 云母电容器。
上图为**Type K – 云母电容器（Mica Capacitor）**的典型实物图，常见于高频电路中：
云母电容器使用天然云母晶片作为介质，具有优异的绝缘性能和极低的介质损耗，因此在高频和射频电路中广泛应用，能够提供高 Q 值和稳定的温度特性EEPower。制造上，它通过将云母薄片两面镀上一层金属（通常为银），再与金属箔片交错叠层而成，因而又被称为银云母电容器。这种结构保证了电容器的高精度和可靠性EEPower。典型云母电容器的容量范围通常从几十皮法到几百皮法，额定电压可覆盖几十伏到数千伏不等，尤其在需稳定容量和低损耗的射频匹配、滤波和谐振电路中不可替代
Type L – 聚酯/聚苯乙烯电容器。

聚酯薄膜电容（Polyester Film Capacitors）
聚酯薄膜电容器常称为 Mylar 电容，具有高介电强度和优异的自愈特性，能在发生局部电击穿后自动修复介质vishay.com doeeet.com。它们的相对介电常数约为 3.2，最低膜厚可达 0.7 µm，能够实现小体积高容量的设计维基百科 EPCI Academy。聚酯薄膜的吸湿率低于 0.4%，因而在潮湿环境下仍能保持稳定电性能维基百科。聚酯电容因成本较低、体积小，更常用于去耦、阻断、旁路以及噪声抑制等直流与低频交流电路中weidy.net。

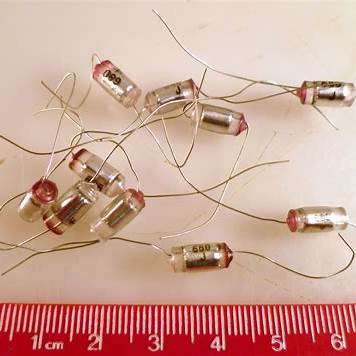

聚苯乙烯电容（Polystyrene Capacitors）
聚苯乙烯电容以 PS 薄膜作介质，具有极低的介质吸收和极小的失真，常用于精准采样保持（sample-and-hold）及音频信号处理电路electronics-notes.com tedss.com。其绝缘电阻极高、漏电流极低，能够在高阻抗回路中提供稳定容量，容量一般在 10 pF – 几百纳法之间，额定电压可达数百伏至上千伏不等。

Type M – 四环电解电容器。

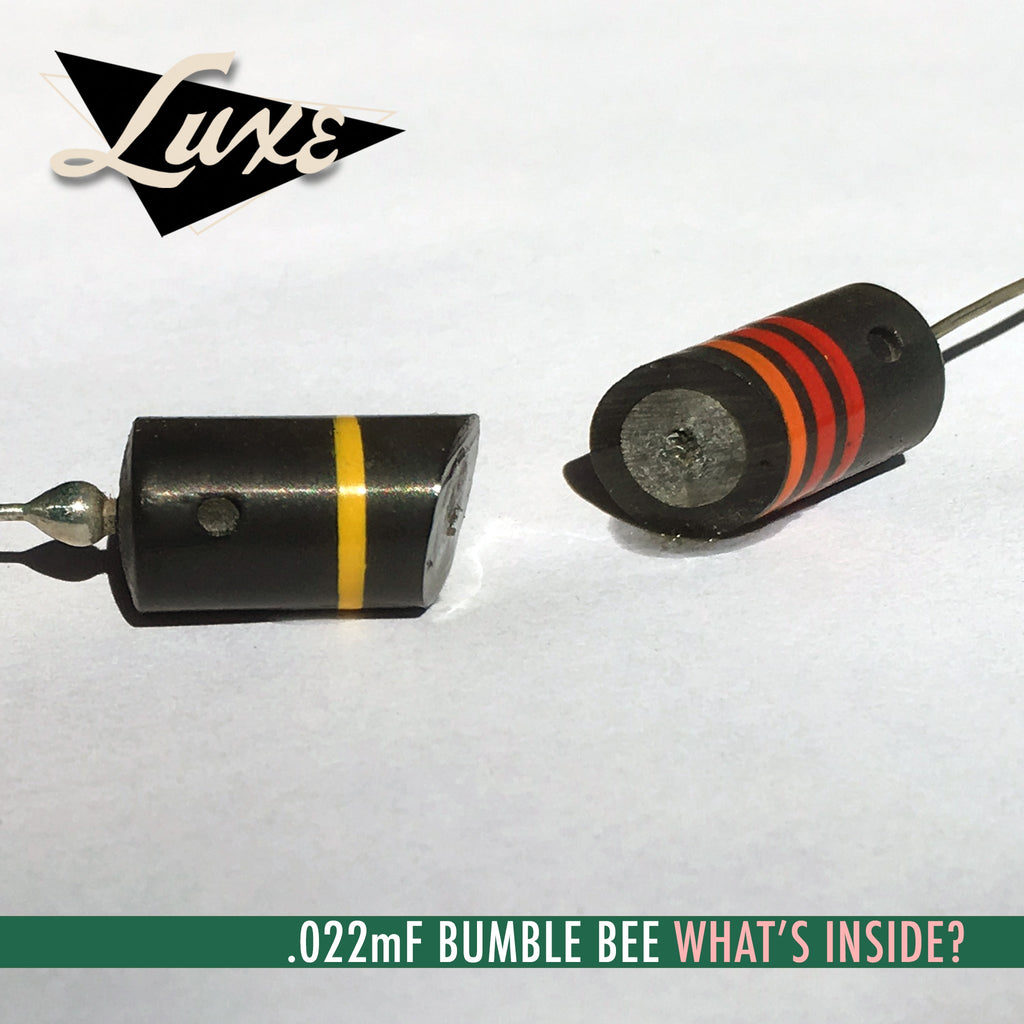

图中所示为 Gibson Historic Bumblebee 系列的四环电解电容器，其黑色圆柱外壳上依次有四条彩色环带，分别对应电容值的第一数字、第二数字、乘数及电压等级
Type N – 三环电解电容器。
它们的三条色环分别表示：第一有效数字、乘数（十的幂）和电压等级。

下面给出了电容色码使用的一个示例：

金属化聚酯电容器

Metalised Polyester Capacitor

下面分别展示四环和五环色码的环序、含义及示例：
四环色码（示例：10 nF, 默认 ±20%, 100 V）
环序含义 色环示例
第一环第一有效数字 A 棕 (Brown) → 1
第二环第二有效数字 B 黑 (Black) → 0
第三环倍率 D 橙 (Orange) → ×10³ pF
第四环额定电压 V 棕 (Brown) → 100 V
公差：四环电解电容通常省略公差环，默认 ±20%。
(10)\times10^3,pF = 10\\mathrm{nF}。
五环色码（示例：47 nF, ±10%, 250 V）
环序含义 色环示例
第一环第一有效数字 A 黄 (Yellow) → 4
第二环第二有效数字 B 紫 (Violet) → 7
第三环倍率 D 橙 (Orange) → ×10³ pF
第四环公差 T 银 (Silver) → ±10%
第五环额定电压 V 红 (Red) → 250 V
(47)\times10^3,pF = 47\\mathrm{nF}


环序	含义	色环示例
第一环	第一有效数字 A	棕 (Brown) → 1
第二环	第二有效数字 B	黑 (Black) → 0
第三环	倍率 D	橙 (Orange) → ×10³ pF
第四环	额定电压 V	棕 (Brown) → 100 V


环序	含义	色环示例
第一环	第一有效数字 A	黄 (Yellow) → 4
第二环	第二有效数字 B	紫 (Violet) → 7
第三环	倍率 D	橙 (Orange) → ×10³ pF
第四环	公差 T	银 (Silver) → ±10%
第五环	额定电压 V	红 (Red) → 250 V

瓷片电容器

Disc & Ceramic Capacitor

电容尺寸 色环顺序 含义
小瓷片电容 4 环：A → B → D → T A：第一有效数字 B：第二有效数字 D：倍率（乘以 10^n pF）
大瓷片电容 5 环：V → A → B → D → T V：额定电压 A：第一有效数字 B：第二有效数字 D：倍率（乘以 10^n pF） T：公差


电容尺寸	色环顺序	含义
小瓷片电容	4 环：A → B → D → T	A：第一有效数字 B：第二有效数字 D：倍率（乘以 10^n pF）
大瓷片电容	5 环：V → A → B → D → T	V：额定电压 A：第一有效数字 B：第二有效数字 D：倍率（乘以 10^n pF） T：公差

多年以前，无极化聚酯和云母模制电容器使用电容色环码系统。该色环系统现已淘汰，但仍有许多“老”电容在用。如今，小型电容（如薄膜电容或圆盘电容）已改用 BS1852 标准及其新替代标准 BS EN 60062，其中色环被字母或数字编码所取代。

一般来说，新编码由 2 位或 3 位数字及可选的公差字母码组成，用于标识电容值和公差。采用两位数字时，仅给出电容值（单位为皮法），例如 47 即 47\\mathrm{pF}，100 即 100\\mathrm{pF} 等。三位数字代码由两位有效数字加乘数构成，类似于电阻色环。例如 471 表示

47 \times 10 = 470\\mathrm{pF}.

三位数字代码通常后附下表所示的公差字母：

电容器公差字母代码表

Capacitor Tolerance Letter Codes Table


Letter	C<10\\mathrm{pF} (±pF)	C>10\\mathrm{pF} (±%)
B	±0.1	–
C	±0.25	–
D	±0.5	±0.5%
F	±1	±1%
G	±2	±2%
J	–	±5%
K	–	±10%
M	–	±20%
Z	-	+80 / −20

请考虑下列电容器：

左侧电容器为瓷片圆盘型，其外壳上印有代码 “473J”。其中

“4” 为第一有效数字
“7” 为第二有效数字
“3” 为皮法（pF）乘数
“J” 为公差

由此可得：

C = (10\times4 + 7)\times10^3\\mathrm{pF} = 47\000\\mathrm{pF} = 47\\mathrm{nF} = 0.047\\mu\mathrm{F},

且公差为 \pm5\。

通过在电容器外壳上仅使用数字和字母编码，就可轻松判读其电容量值（可用皮法、纳法或微法表示）。下表给出了这些“国际”代码及其对应的电容量。

带容器代码表1


皮法 (pF)	纳法 (nF)	微法 (μF)	代码
10	0.01	0.00001	100
15	0.015	0.000015	150
22	0.022	0.000022	220
33	0.033	0.000033	330
47	0.047	0.000047	470
100	0.1	0.0001	101
120	0.12	0.00012	121
130	0.13	0.00013	131
150	0.15	0.00015	151
180	0.18	0.00018	181
220	0.22	0.00022	221
330	0.33	0.00033	331
470	0.47	0.00047	471
560	0.56	0.00056	561
680	0.68	0.00068	681
750	0.75	0.00075	751
820	0.82	0.00082	821
1000	1.0	0.001	102
1500	1.5	0.0015	152
2000	2.0	0.002	202
2200	2.2	0.0022	222
3300	3.3	0.0033	332

带容器代码表2


皮法 (pF)	纳法 (nF)	微法 (μF)	代码
4700	4.7	0.0047	472
5000	5.0	0.005	502
5600	5.6	0.0056	562
6800	6.8	0.0068	682
10000	10	0.01	103
15000	15	0.015	153
22000	22	0.022	223
33000	33	0.033	333
47000	47	0.047	473
68000	68	0.068	683
100000	100	0.1	104
150000	150	0.15	154
200000	200	0.2	254
220000	220	0.22	224
330000	330	0.33	334
470000	470	0.47	474
680000	680	0.68	684
1000000	1000	1.0	105
1500000	1500	1.5	155
2000000	2000	2.0	205
2200000	2200	2.2	225
3300000	3300	3.3	335

在我们关于电容器的下一节教程中，我们将研究电容器的并联连接，并看到总电容等于各个电容值之和。

附录

电容色环计算

20 世纪中叶，印刷技术和封装成本高，数字／字母印刷在小体积电容上难以实现，色环标识性价比最高。如果你是一个色弱，或者受够了这样的绣花工程学，那么直接到这个站点，录入色环得到结果吧。

https://www.tmatlantic.com/encyclopedia/index.php?ELEMENT_ID=52057

单词表


English Term	中文翻译
value	数值
first digit	第一有效数字
second digit	第二有效数字
multiplier	倍率
tolerance	公差
voltage rating	额定电压
colour band / color band	色环
capacitance	电容量
picofarad (pF)	皮法 (\mathrm{pF})
nanofarad (nF)	纳法 (\mathrm{nF})
microfarad (µF)	微法 (\mu\mathrm{F})
dipped tantalum capacitor	浸渍钽电容器
mica capacitor	云母电容器
polyester film capacitor	聚酯薄膜电容器
polystyrene capacitor	聚苯乙烯电容器
electrolytic capacitor	电解电容器
disc (ceramic) capacitor	圆盘（陶瓷）电容器
ESR (Equivalent Series Resistance)	等效串联电阻
temperature coefficient (TC)	温度系数
